一、功能概述：

本实验室为模拟冰箱、空调可燃性冷媒泄漏，适用于制冷器具、冰淇淋机、制冰机、热泵、空调器和除湿机等的冷却系统，模拟冷却系统在注入制冷剂状态下的泄漏情况，检测冷却系统在使用时因制冷剂而产生泄漏、爆炸的可能。验证产品安全的实验室，该实验室项目主要分成两部分。

1.  用于防爆隔离的钢筋混凝土房间。（客户搭建）

2.  用于测试的设备。（包含房间恒温系统、防爆排风系统、冷媒泄漏控制系统、冷媒浓度监控系统、HSE 报警检测系统）

二、符合标准

1、 IEC 60335-2-89:2019  Clause 22.112  Clause 22.113  Annex CC；

2、IEC/UL 60335-2-40:2022  Annex FF Annex PP Annex MM；

三、设备系统组成

测试系统主要由测试室恒温系统、防爆排风系统、冷媒泄漏控制系统、冷媒浓度监控系统、HSE 报警检测系统五部分组成。

  测试室恒温系统：

1.  测试室有严格的温度要求，采用循环式室内空气的控温方式，通过天花网板出风和测试室侧的下部回风口回风，室体顶部送风采用（300mm x 300mm）的多孔铝板。其控制系统安装在控制室控制柜内，由触摸屏进行温度设定与控制。温度控制范围：10℃~40℃±2℃；

2.  测试室室体顶部天花上部采用防火保温材料包裹，并预留防爆卸压口及强制排风口，确保室内温度均匀；

3.  测试室控温系统为防爆系统，使用的循环风机为防爆电机，制冷为防爆制冷机组，加热系统采用防爆鳍片式加热器，通过操作柜温度控制器调节室内温度；

  防爆排风系统：

1.  送风、排风风道采用顶部安装的方式，风机采用防爆风机，排风系统的电气连接线均采用金属管包裹。

2.  防爆排风系统可以手动强制打开，也可以通过软件设定当房间内冷媒浓度大于设定值时自动开启。

3.  风道采用镀锌材料制作的金属风道，外部包裹保温材料，风道外壳单独与大地相连，并且接地电阻小于4欧姆。

4.  排风系统的风量满足换气速率达到12次/小时；

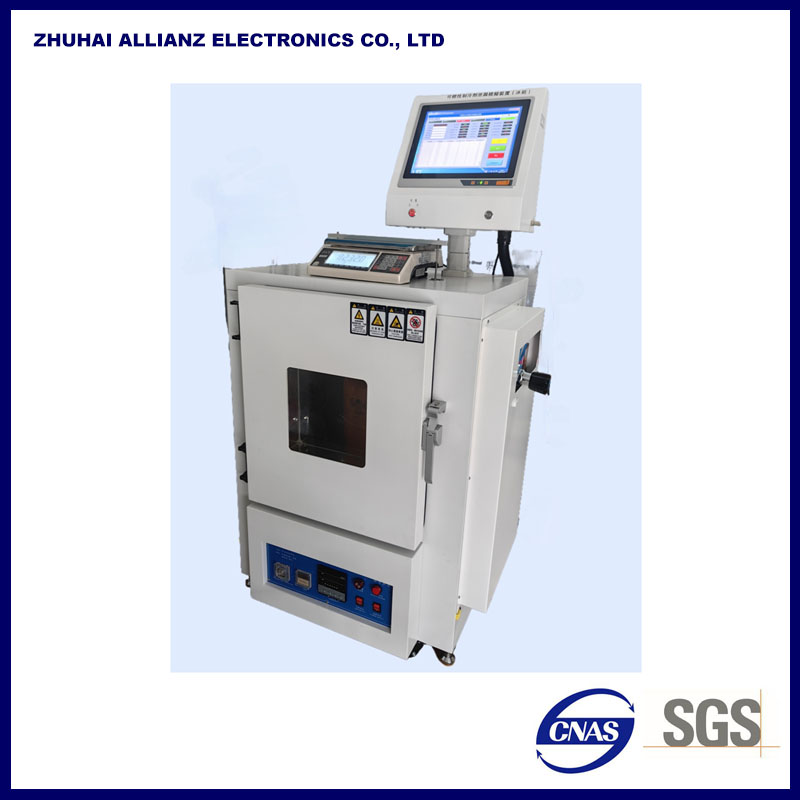

  冷媒泄漏控制系统：

1.   制冷剂的释放量为制冷剂充注量的25%±5%；50%±1.5g；80%±1.5g；(按照标准要求设定)

2.   制冷剂注入方式：使用5kg左右的制冷剂钢瓶通过称重方式，将制冷剂气体通过毛细管按照设定的泄漏速率从中释放；

3.   气体质量采用高精度电子秤称重，称重范围：0~20kg,精度±0.1g。电子秤与PLC通讯，可实时监测质量变化。

4.   试验时间：0~999999秒可设定；

5.   冷媒泄漏速率：采用高精度质量流量控制器自动控制。

6.   冰箱测试冷媒泄漏速率控制范围：小流量0~30g/min，控制精度为±1%F.S；大流量0~280g/min，控制精度为±1%F.S；

7.   空调测试冷媒泄漏速率控制范围：0~800g/min，控制精度为±1%F.S；

8.   释放孔入口处的压力不低于300 kPa（表压），可通过调压阀进行压力调节；

9.   控制方式：采用PLC+触摸屏控制，可对各试验参数进行设置，实时监控、采集记录（制冷剂泄漏量、当前速率、气体浓度等）。

  冷媒浓度监控系统

制冷剂传感器类别：R32、R600a、R290、R454B。采用进口红外传感器，保证测试精度及满足标准要求的响应时间。采用上位机软件监控采集各点传感器浓度数据，可设定采集时间，并能自动保存数据，能够查询历史记录数据。
